螺纹规格： 公制，PG线，G (PF) 线。 (可以自定义线程规格)
防水等级：IP68-10 防护等级
工作温度：静态-40°C至100°C，或可以承受高达120的热量°c短时间内。动态-20°C至80°C或可以承受高达100的热量°c短时间内。
颜色：可以定制黑色，灰色，其他颜色。
产品功能:
波管防水连接器具有防水性，即使波管被拉动，也可以真正保持气密性。它被广泛用于移动自动化设备和密封应用中，也完全应用于建造布线导管。波管连接器将夹紧下颌集成到夹环的设计中，并使用高压锁定的瓦楞纸通过拧紧螺母。
产品材料:
A部分A，C，E和F由UL批准的Nylon PA66制成，用于抗火灾，并具有UL94V-2等级。可根据UL批准的耐火94V-0尼龙PA66材料自定义。 B部分和D由乙烯丙烯二烯单体制成 (EPDM) 耐气橡胶，可定制为橡胶，耐冷，热，化学物质等。

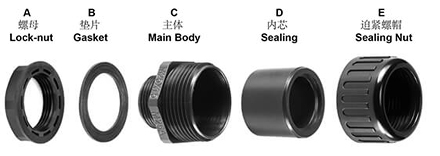

装配图：

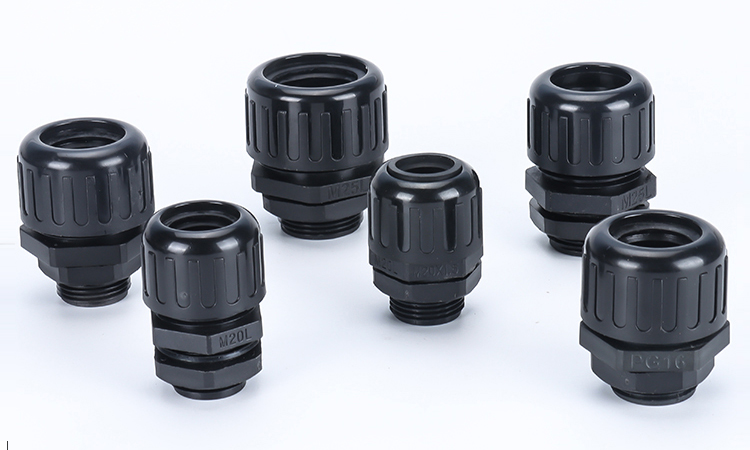

产品展示：
技术参数：
公制 | ||||||
螺纹规格 | 规格 | 匹配的管道 | 线外径 | 螺纹长度 | 包装 | |
米12*1.5 | M12-AD10 | AD10.0 | 1/4" | 12 | 9 | 50 |
米16*1.5 | M16-AD13.0-ST | AD13.0 | 5/16" | 16 | 10 | 50 |
M16-AD13.0 | AD13.0 | 5/16" | 16 | 15 | 50 | |
M16-AD15.8-ST | 公元15.8 | 3/8" | 16 | 10 | 50 | |
M16-AD15.8 | 公元15.8 | 3/8" | 16 | 15 | 50 | |
M16-AD18.5-ST | 公元18.5 | 3/8" | 16 | 10 | 50 | |
M16-AD18.5 | 公元18.5 | 3/8" | 16 | 15 | 50 | |
米20*1.5 | M20-AD15.8-ST | 公元15.8 | 3/8" | 20 | 10 | 50 |
M20-AD15.8 | 公元15.8 | 3/8" | 20 | 15 | 50 | |
M20-AD18.5-ST | 公元18.5 | 3/8" | 20 | 10 | 50 | |
M20-AD18.5 | 公元18.5 | 3/8" | 20 | 15 | 50 | |
M20-AD21.2-ST | 公元 21.2 | 1/2" | 20 | 10 | 50 | |
M20-AD21.2 | 公元 21.2 | 1/2" | 20 | 15 | 50 | |
M25*1.5 | M25-AD21.2-ST | 公元 21.2 | 1/2" | 25 | 12 | 50 |
M25-AD21.2 | 公元 21.2 | 1/2" | 25 | 15 | 50 | |
M25-AD25-ST | AD25.0 | 3/4" | 25 | 12 | 50 | |
M25-AD25.0 | AD25.0 | 3/4" | 25 | 15 | 50 | |
M25-AD28.5-ST | 公元28.5 | 3/4" | 25 | 12 | 50 | |
M25-AD28.5 | 公元28.5 | 3/4" | 25 | 15 | 50 | |
M32*1.5 | M32-AD34.5-ST | 公元34.5 | 1" | 32 | 12 | 20 |
M32-AD34.5 | 公元34.5 | 1" | 32 | 15 | 20 | |
M40*1.5 | M40-AD42.5 | AD42.5 | 1 1/4" | 40 | 15 | 10 |
M50*1.5 | M50-AD42.5 | AD42.5 | 1 1/4" | 50 | 22 | 10 |
M50-AD54.5 | AD54.5 | 2" | 50 | 22 | 10 | |
M63*1.5 | M63-AD54.5 | AD54.5 | 2" | 63 | 25 | 10 |
PG | ||||||
螺纹规格 | 规格 | 匹配的管道 | 线外径 | 螺纹长度 | 包装 | |
PG7 | PG7-AD10.0 | AD10.0 | 1/4" | 12.5 | 9 | 50 |
PG9 | PG9-AD10.0 | AD10.0 | 1/4" | 15.2 | 9 | 50 |
PG11 | PG11-AD13.0 | AD13.0 | 5/16" | 18.6 | 10 | 50 |
PG13.5 | PG13.5-AD15.8 | 公元15.8 | 3/8" | 20.4 | 10 | 50 |
PG13.5-AD18.5 | 公元18.5 | 3/8" | 20.4 | 10 | 50 | |
PG16 | PG16-AD15.8 | 公元15.8 | 3/8" | 22.5 | 11 | 50 |
PG16-AD18.5 | 公元18.5 | 3/8" | 22.5 | 11 | 50 | |
PG16-AD21.2 | 公元 21.2 | 1/2" | 22.5 | 11 | 50 | |
PG21 | PG21-AD21.2 | 公元 21.2 | 1/2" | 28.3 | 12 | 50 |
PG21-AD25.0 | AD25.0 | 3/4" | 28.3 | 12 | 50 | |
PG21-AD28.5 | 公元28.5 | 3/4" | 28.3 | 12 | 50 | |
PG29 | PG29-AD34.5 | 公元34.5 | 1" | 37 | 13 | 20 |
PG36 | PG36-AD42.5 | AD42.5 | 1 1/4" | 47 | 13 | 10 |
PG42 | PG42-AD42.5 | AD42.5 | 1 1/4" | 54 | 16 | 10 |
PG48 | PG48-AD54.5 | AD54.5 | 2" | 59.3 | 16 | 10 |
G | ||||||
螺纹规格 | 规格 | 匹配的管道 | 线外径 | 螺纹长度 | 包装 | |
G（PF）1/4” | PF1/4-AD10.0 | AD10.0 | 1/4" | 13.1 | 9 | 50 |
G（PF）3/8” | PF3/8-AD13.0 | AD13.0 | 5/16" | 16.6 | 15 | 50 |
G（PF）1/2” | PF1/2-公元15.8 | 公元15.8 | 3/8" | 20.9 | 15 | 50 |
PF1/2-公元18.5 | 公元18.5 | 3/8" | 20.9 | 15 | 50 | |
PF1/2-公元 21.2 | 公元 21.2 | 1/2" | 20.9 | 15 | 50 | |
PF1/2-公元25年 | AD25.0 | 3/4" | 20.9 | 15 | 50 | |
G（PF）3/4英寸 | PF3/4-公元 21.2 | 公元 21.2 | 1/2" | 26.4 | 15 | 50 |
PF3/4-AD25.0 | AD25.0 | 3/4" | 26.4 | 15 | 50 | |
PF3/4-公元28.5 | 公元28.5 | 3/4" | 26.4 | 15 | 50 | |
G（PF）1” | PF1-AD34.5 | 公元34.5 | 1" | 33.2 | 15 | 20 |
G（PF）1 1/4” | PF1 1/4-AD42.5 | AD42.5 | 1 1/4" | 41.9 | 15 | 10 |
G（PF）1 1/2” | PF1 1/2-AD54.5 | AD54.5 | 2" | 48 | 15 | 10 |
G（PF）2” | PF2-AD54.5 | AD54.5 | 2" | 60 | 15 | 10 |
