螺纹规格： 公制，pg，g(PF) 和NPT
防水等级： IP68-5BAR
温度范围: -20°C到 +100°C，-40°C到 +300°C间歇性
产品功能:
1. 可以接地屏蔽电缆，一种方式安装，防震功能。
2. 满足当今技术的要求。
3. 易于安装和操作。
4. 高腐蚀性，防水性。
产品材料:
联系弹簧：特殊的铜合金；夹紧插入：聚酰胺6;密封：氯丁橡胶 (CR); o-戒指：硝酸丁二烯橡胶 (NBR); 易燃性：V2 (根据UL 94).

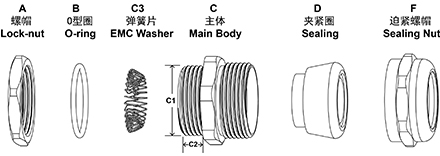

分解图：
技术参数：
弹簧EMC金属电缆腺 | ||||||
公制线程 | ||||||
螺纹规格 | 规格 | 电缆范围 (毫米) | 线外径 (毫米) | 螺纹长度 (毫米) | 扳手直径 (毫米) | 包裹 |
米12*1.5 | M12-6.5 | 3-6.5 | 12 | 6 | 14/14 | 50 |
米16*1.5 | M16-8 | 4-8 | 16 | 6 | 20/20 | 50 |
米20*1.5 | M20-12 | 6-12 | 20 | 6 | 24/24 | 50 |
M25*1.5 | M25-14 号 | 10-14 | 25 | 7 | 27/24 | 50 |
M25-16 | 12-16 | 25 | 7 | 27/27 | 50 | |
M25-18 | 13-18 | 25 | 7 | 27/30 | 50 | |
M32*1.5（2） | M32-22 | 15-22 | 32 | 8 | 40/40 | 50 |
M40*1.5（2） | M40-30 | 22-30 | 40 | 8 | 50/50 | 50 |
M50*1.5（2） | M50-38型 | 32-38 | 50 | 9 | 55/57 | 50 |
M63*1.5（2） | M63-44 | 37-44 | 63 | 10 | 68/64 | 50 |
M75*1.5（2） | M75-56型 | 48-56 | 75 | 15 | 81/81 | 50 |
M85*1.5（2） | M85-70 | 62-70 | 85 | 15 | 95/95 | 50 |
德国标准线程 | ||||||
螺纹规格 | 规格 | 电缆范围 (毫米) | 线外径 (毫米) | 螺纹长度 (毫米) | 扳手直径 (毫米) | 包裹 |
PG7 | PG7-6.5 | 3-6.5 | 12.5 | 6 | 14/14 | 50 |
PG9 | PG9-8 | 4-8 | 15.2 | 6 | 20/20 | 50 |
PG11 | PG11-10 | 5-10 | 18.6 | 6 | 20/20 | 50 |
PG13.5 | PG13.5-12 | 6-12 | 20.4 | 6.5 | 24/24 | 50 |
PG16 | PG16-14 | 10-14 | 22.5 | 6.5 | 24/24 | 50 |
PG21 | PG21-18 | 13-18 | 28.3 | 7 | 30/30 | 50 |
PG29 | PG29-25 | 18-25 | 37 | 8 | 40/40 | 50 |
PG36 | PG36-33 | 25-32 | 47 | 8 | 50/50 | 50 |
PG42 | PG42-38 | 32-38 | 54 | 9 | 57/57 | 50 |
PG48 | PG48-44 | 37-44 | 59.3 | 10 | 68/68 | 50 |
英国标准线程 | ||||||
螺纹规格 | 规格 | 电缆范围 (毫米) | 线外径 (毫米) | 螺纹长度 (毫米) | 扳手直径 (毫米) | 包裹 |
G1/4 | G1/4 | 3-6.5 | 13.1 | 8 | 17/17 | 50 |
G3/8 | G3/8 | 5-10 | 16.6 | 9 | 20/20 | 50 |
G1/2 | G1/2 | 10-14 | 20.9 | 9 | 24/24 | 50 |
G3/4 | G3/4 | 13-18 | 26.4 | 12 | 30/30 | 50 |
G1 | G1 | 18-25 | 33.2 | 12 | 40/40 | 50 |
G1-1/4 | G1-1/4 | 25-32 | 41.9 | 15 | 50/50 | 50 |
G1-1/2 | G1-1/2 | 32-38 | 47.8 | 15 | 57/57 | 50 |
G2 | G2 | 37-44 | 59.6 | 15 | 64/64 | 50 |
美标螺纹 | ||||||
螺纹规格 | 规格 | 电缆范围 (毫米) | 线外径 (毫米) | 螺纹长度 (毫米) | 扳手直径 (毫米) | 包裹 |
NPT1/4 | NPT1/4 | 3-6.5 | 13.6 | 13 | 17/17 | 50 |
NPT3/8 | NPT3/8 | 5-10 | 17 | 13 | 20/20 | 50 |
NPT1/2 | NPT1/2 | 10-14 | 21.2 | 13 | 24/24 | 50 |
NPT3/4 | NPT3/4 | 13-18 | 26.5 | 13 | 30/30 | 50 |
NPT1 | NPT1 | 18-25 | 33.2 | 15 | 40/40 | 50 |
NPT1-1/4 | NPT1-1/4 | 25-33 | 41.9 | 17 | 54/54 | 50 |
NPT1-1/2 | NPT1-1/2 | 32-38 | 48 | 15 | 50/50 | 50 |
NPT2 | NPT2 | 37-44 | 60 | 20 | 64/64 | 50 |
