不锈钢电缆接头 | PG 和 NPT 螺纹

产品特性

螺纹规格： 公制线程，PG线程，G(PF) 线。 (线程可以自定义)

防水等级：IP68 的。

工作温度：-50℃ 到 +180℃

产品功能:

1. 良好的耐用性。不锈钢 - 钢电缆腺具有很高的稳定性，可以在恶劣的环境中提供良好的强度和耐腐蚀性。

2. 无需拆卸。可以直接插入电缆，然后易于拧紧，节省时间。它的精确夹紧和密封技术固定了钢丝绳。该产品具有强大的拉伸强度，良好的气密性和50米的连续淹没能力。

3. 不锈钢材料具有强烈的拉伸强度，防水，防尘，盐 - 耐盐 - 抗酸 - 抗酸 - 抗性，抗酒精 - 耐油，耐油，耐油脂 - 耐药性，并且对一般溶剂具有耐药性。

产品材料:

A部分，C和F由304组成/316 不锈钢。 E部分由UL-批准的尼龙PA66制成 (火 - 等级UL94V -2). B部分和D由硝酸橡胶或乙烯 - 丙烯 - 二烯单体制成 (EPDM) 橡皮。

尺寸图

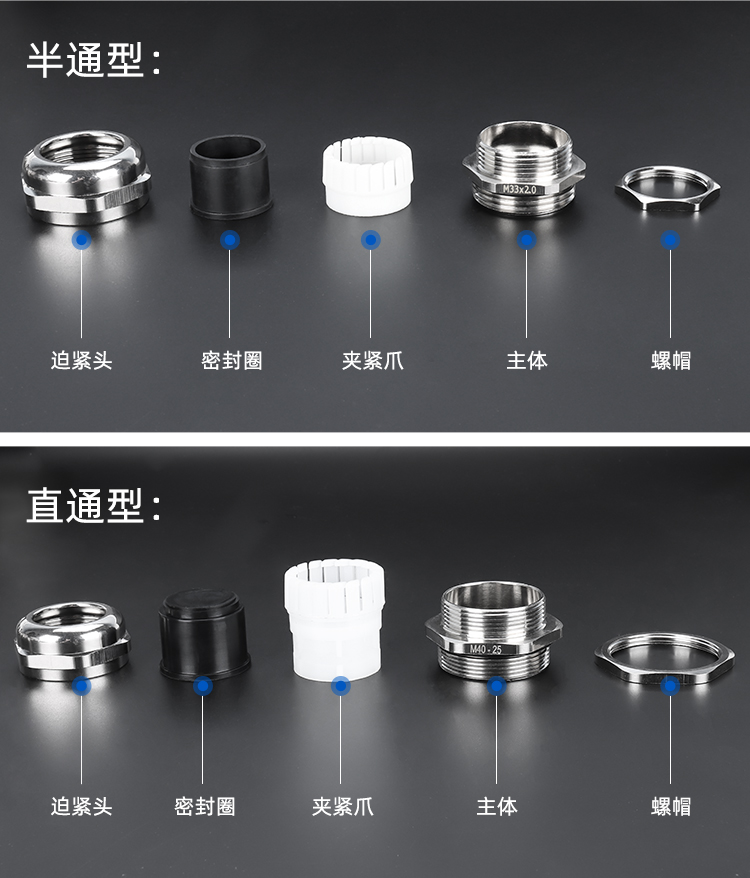

分解图：

技术参数：

不锈钢电缆接头
公制线程
线程规范	规格	电缆范围	线外径	螺纹长度	扳手直径	包裹
*M101.0**	米10-6.5	3-6.5	10	6.5	14/14	50
*米121.5**	M12-6.5	3-6.5	12	6.5	14/14	50
*M141.5**	M14-8	4-8	14	7	17/17	50
*米161.5**	M16-8	4-8	16	8	18/18	50
*M181.5**	M18-10	5-10	18	8	20/20	50
*米201.5**	M20-12	6-12	20	8	22/22	50
*米221.5**	M22-14	10-14	22	8	24/24	50
*M241.5**	M24-14	10-14	24	9	27/24	50
*M251.5**	M25-14 号	10-14	25	9	27/24	50
	M25-16	12-16	25	9	27/27	50
	M25-18	13-18	25	9	27/30	50
*M271.5（2）**	M27-18	13-18	27	9	30/30	50
*M281.5（2）**	M28-18	13-18	28	9	30/30	50
*M301.5（2）**	M30-18	13-18	30	9	32/30	50
*M321.5（2）**	M32-22	15-22	32	10	35/35	50
*M331.5（2）**	M33-22 号	15-22	33	10	35/35	50
*M361.5（2）**	M36-25	18-25	36	10	40/40	50
*M371.5（2）**	M37-25	18-25	37	10	40/40	50
*M401.5（2）**	M40-30	22-30	40	11	45/45	50
*M421.5（2）**	M42-30	22-30	42	11	45/45	50
*M471.5（2）**	M47-33 号	25-33	47	11	50/50	50
*M481.5（2）**	M48-33	25-33	48	11	50/52	50
*M501.5（2）**	M50-38型	32-38	50	13	55/57	50
*M541.5（2）**	M54-38	32-38	54	13	55/57	50
*M601.5（2）**	M60-44型	37-44	60	14	64/64	50
*M631.5（2）**	M63-44	37-44	63	14	68/64	50
*M641.5（2）**	M64-44	37-44	64	14	68/64	50
*M721.5（2）**	M72-52	42-52	72	16	78/78	50
*M751.5（2）**	M75-52型	42-52	75	16	78/78	50
*M801.5（2）**	M80-62型	55-62	80	18	88/88	50
*M881.5（2）**	M88-70	65-70	88	18	94/94	50
*M1001.5（2）**	型号 M100-84	78-84	100	20	110/110	50
德国线
线程规范	规格	电缆范围	线外径	螺纹长度	扳手直径	包裹
PG7	PG7-6.5	3-6.5	12.5	6.5	14/14	50
PG9	PG9-8	4-8	15.2	7	17/17	50
PG11	PG11-10	5-10	18.6	8	20/20	50
PG13.5	PG13.5-12	6-12	20.4	8	22/22	50
PG16	PG16-14	10-14	22.5	9	24/24	50
PG19	PG19-14	10-14	25	9	27/24	50
PG21	PG21-18	13-18	28.3	9	30/30	50
PG25	PG25-22	15-22	32	10	35/35	50
PG29	PG29-25	18-25	37	11	40/40	50
PG36	PG36-33	25-33	47	11	50/50	50
PG42	PG42-38	32-38	54	13	57/57	50
PG48	PG48-44	37-44	59.3	14	64/64	50
PG63	PG63-52	42-52	72	16	78/78	50
英国标准线程
线程规范	规格	电缆范围	线外径	螺纹长度	扳手直径	包裹
G1/4	G1/4	3-6.5	13.1	6	14/14	50
G3/8	G3/8	4-8	16.6	8	18/18	50
G1/2	G1/2	6-12	20.9	8	22/22	50
G3/4	G3/4	13-18	26.4	9	30/30	50
G1	G1	18-25	33.2	10	40/40	50
G1-1/4	G1-1/4	25-33	41.9	13	50/50	50
G1-1/2	G1-1/2	32-38	47.8	14	57/57	50
G2	G2	37-44	59.6	14	64/64	50
G2-1/2	G2-1/2	42-52	75.1	15	77/77	50
G3	G3	65-70	87.8	15	94/94	50
美标螺纹
线程规范	规格	电缆范围	线外径	螺纹长度	扳手直径	包裹
NPT1/4	NPT1/4	3-6.5	13.6	6	14/14	50
NPT3/8	NPT3/8	4-8	17	8	18/18	50
NPT1/2	NPT1/2	6-12	21.2	8	22/22	50
NPT3/4	NPT3/4	13-18	26.5	9	30/30	50
NPT1	NPT1	18-25	33.2	11	40/40	50
NPT1-1/4	NPT1-1/4	25-33	41.9	13	50/50	50
NPT1-1/2	NPT1-1/2	32-38	48	14	57/57	50
NPT2	NPT2	37-44	60	14	64/64	50
NPT2-1/2	NPT2-1/2	42-52	72.6	15	77/77	50
NPT3	NPT3	65-70	88.6	15	94/94	50

产品选择
