螺丝规格:
公制牙齿，PG牙齿，G (PF) 牙齿。 (螺钉可以定制)
防水等级:
IP68-10 防护等级
工作温度:
静态-40 ℃ 至100 ℃, 或立即耐热为120 ℃. 动态-20 ℃ 到80 ℃, 或可以承受成熟的 至100 ℃ 在购买过程中
产品功能:
该产品有90 ° Angle并提供带有更多出口方向的出口孔设计，以确保使用弯曲电缆并增加美学。特殊设计的夹紧环和夹具夹有紧密的螺母和松动的抓地力，在拧紧后会发出“单击”声音，并防止其倾倒。它可以牢固固定电缆，扩大电缆的夹紧范围，具有强烈的拉伸强度，防水，防尘，耐盐，耐酸，耐酸，酒精，油，油脂和一般溶剂。
产品材料:
A. Parts C，E和F由UL批准的Nylon PA66制成，火灾额定值为UL94V-2，并且可以定制批准的94V-0尼龙PA66材料的UL批准的火灾。 B. D部分由EPDM耐候橡胶制成，可以用耐冷，耐化学耐药性和其他橡胶材料定制。

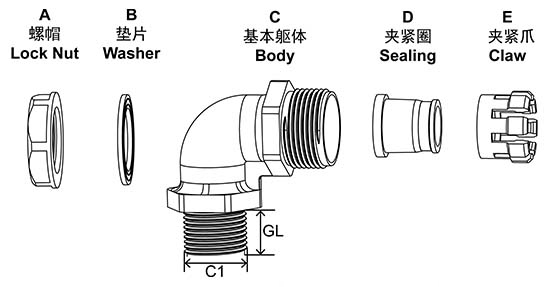

分解图：
技术参数：
90 尼龙电缆防水接头 (键入A拆分) | ||||||
度量 | ||||||
螺丝规格 | 规格 | 电缆范围 | 外径 线程 | 线 | 扳手直径 | 包裹 |
米16*1.5 | MGA16-E-06型 | 4-7 | 16 | 15 | 22/22 | 50 |
MGA16-E-08型 | 5-8 | 16 | 15 | 22/22 | 50 | |
MGA16-E-10型 | 6-10 | 16 | 15 | 22/22 | 50 | |
米20*1.5 | MGA20-E-11型 | 6-11 | 20 | 15 | 27/27 | 50 |
MGA20-E-14型 | 8-14 | 20 | 15 | 27/27 | 50 | |
M25*1.5 | MGA25-E-16型 | 12-16 | 25 | 15 | 33/39 | 50 |
MGA25-E-18型 | 14-18 | 25 | 15 | 33/39 | 50 | |
M32*1.5 | MGA32-E-22型 | 16-22 | 32 | 15 | 41/45 | 20 |
MGA32-E-25型 | 18-25 | 32 | 15 | 41/45 | 20 | |
M40*1.5 | MGA40-E-26型 | 20-26 | 40 | 20 | 50/55 | 12 |
MGA40-E-31型 | 23-31 | 40 | 20 | 50/55 | 12 | |
德国制造的牙齿 | ||||||
螺丝规格 | 规格 | 电缆范围 | 外径 线程 | 线 | 扳手直径 | 包裹 |
PG16 | PGA16-E-10 | 6-10 | 22.5 | 12 | 30/27 | 50 |
PGA16-E-14 | 8-14 | 22.5 | 12 | 30/27 | 50 | |
BSW | ||||||
螺丝规格 | 规格 | 电缆范围 | 外径 线程 | 线 | 扳手直径 | 包裹 |
G（PF）1/2 | G（PF）1/2-E-10 | 6-10 | 20.955 | 12 | 27/27 | 50 |
G（PF）1/2-E-14 | 8-14 | 20.955 | 12 | 27/27 | 50 | |
G（PF）3/4 | G（PF）3/4-E-16 | 12-16 | 26.441 | 15 | 33/39 | 50 |
G（PF）3/4-E-18 | 14-18 | 26.441 | 15 | 33/39 | 50 | |
G（PF）1 | G（PF）1-E-22 | 16-22 | 33.249 | 15 | 42/45 | 50 |
G（PF）1-E-25 | 18-25 | 33.249 | 15 | 42/45 | 50 | |
G（PF）1 1/4 | G（PF）1 1/4-E-28 | 20-28 | 41.91 | 20 | 53/55 | 20 |
G（PF）1 1/4-E-32 | 23-32 | 41.91 | 20 | 53/55 | 20 | |
