多孔尼龙连接器 | 用于工业、船舶和 HVAC 系统的 PA66/PA12 IP68/69K 通风压盖

产品特性

螺丝规格:

公制牙齿，PG牙齿，G (PF) 牙齿。 (螺钉可以定制)

防水等级:

IP68-10 防护等级

工作温度:

静态-40 ℃ 至100 ℃, 或立即耐热为120 ℃. 动态-20 ℃ 到80 ℃, 或立即抗热100 ℃

产品功能:

该产品专为多个出口孔设计。此功能允许同时将多条电缆连接到单个插座，从而大大减少了施工时间，降低了成本并最大程度地减少了插座所占用的空间。设计的夹紧环和夹紧爪子用松散的握力强迫螺母，这将在拧紧时发出“喀哒”声，并防止其向后滑动。

产品材料:

A. Parts C，E和F由UL批准的Nylon PA66制成，火灾额定值为UL94V-2，并且可以定制批准的94V-0尼龙PA66材料的UL批准的火灾。 B. D部分由EPDM耐候橡胶制成，可以用耐冷，耐化学耐药性和其他橡胶材料定制。

颜色:

可以定制黑色，灰色，其他颜色。

尺寸图

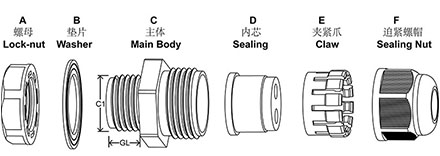

分解图：

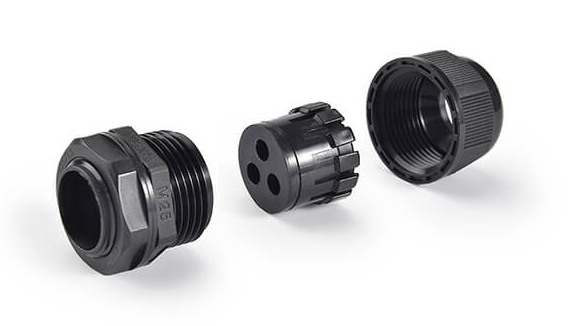

产品物理分解:

技术参数：

尼龙多孔电缆防水接头 (分裂) 公制/PG/G/NPT
多孔规格	规格	电缆范围	螺纹的外径	线	扳手直径	包裹
	MGA12-H2-03	1.2-3	12	8	18/19	50
	MGA16-H2-04	1.5-4	16	15	22/22	50
	MGA20-H2-06型	3-6	20	15	27/27	50
	MGA25-H2-6.5	3-6.5	25	15	33/33	50
	MGA25-H2-08	4-8	25	15	33/33	50
	MGA25-H2-09	5-9	25	15	33/33	50
	MGA32-H2-10型	6-10	32	15	41/41	20
	MGA32-H2-11.5	7.5-11.5	32	15	41/41	20
	MGA40-H2-13型	7-13	40	20	50/50	10
	MGA63-H2-17型	12-17	63	25	75/75	10
	PGA7-H2-03	1.2-3	12.5	8.5	17/19	50
	PGA9-H2-03	1.2-3	15.2	8.5	22/19	50
	PGA11-H2-04	1.5-4	18.6	10	24/22	50
	PG13.5-H2-05	2.5-5	20.4	10	27/24	50
	PGA16-H2-06	3-6	22.5	10.8	30/27	50
	PGA21-H2-6.5	3-6.5	28.3	12	36/33	50
	PGA21-H2-08	4-8	28.3	12	36/33	50
	PGA21-H2-08	5-9	28.3	12	36/33	50
	PGA29-H2-10	6-10	37	12	46/41	20
	PGA29-H2-11.5	7.5-11.5	37	12	46/41	20
	PGA36-H2-13	7-13	47	14	57/52	10
	PGA48-H2-17	12-17	59.3	18.2	70/75	10
多孔规格	规格	电缆范围	螺纹的外径	线	扳手直径	包裹
	MGA12-H3-2.6	1-2.6	12	8.5	18/19	50
	MGA16-H3-04	1.5-4	16	15	22/22	50
	MGA20S-H3-05	2-5	20	10	24/24	50
	MGA20-H3-05	2-5	20	15	27/27	50
	MGA22-H3-05	2-5	22	10	27/27	50
	MGA25-H3-05	2-5	25	15	33/33	50
	MGA25-H3-08型	4-8	25	15	33/33	50
	MGA32-H3-10型	6-10	32	15	41/42	20
	MGA40-H3-11	7-11	40	20	50/52	10
	MGA50-H3-12型	7-12	50	22	62/62	10
	MGA63-H3-13	8-13	63	25	75/75	10
	PGA7-H3-2.6	1-2.6	12.5	8.5	17/19	50
	PGA9-H3-2.6	1-2.6	15.2	8.5	22/19	50
	PGA11-H3-04	1.5-4	18.6	10	24/22	50
	PGA13.5-H3-05	2-5	20.4	10	27/24	50
	PGA16-H3-05	2-5	22.5	10.8	30/27	50
	PGA21-H3-05	2-5	28.3	12	36/33	50
	PGA21-H3-08	4-8	28.3	12	36/33	50
	PGA29-H3-10	6-10	37	12	46/41	20
	PGA36-H3-11	7-11	47	14	57/52	10
	PGA42-H3-12	7-12	54	15	64/62	10
	PGA48-H3-13	8-13	59.3	18	70/65	10
多孔规格	规格	电缆范围	螺纹的外径	线	扳手直径	包裹
	MGA12-H4-2.3	1-2.3	12	8.5	18/19	50
	MGA16-H4-3.2	1-3.2	16	15	22/22	50
	MGA20S-H4-04	1.5-4	20	10	24/24	50
	MGA20-H4-2.5	1-2.5	20	15	27/27	50
	MGA20-H4-3.5	1-3.5	20	15	27/27	50
	MGA20-H4-4.5	2-4.5	20	15	27/27	50
	MGA22-H4-2.5	1-2.5	22	15	27/27	50
	MGA22-H4-3.5	1-3.5	22	15	27/27	50
	MGA22-H4-4.5	2-4.5	22	15	27/27	50
	MGA25-H4-05	2-5	25	15	33/33	50
	MGA25-H4-06	3-6	25	15	33/33	50
	MGA25-H4-07	3-7	25	15	33/33	50
	MGA25-H4-08	4-8	25	15	33/33	50
	MGA25-H4-09	5-9	25	15	33/33	50
	MGA32-H4-07	3-7	32	15	41/42	20
	MGA32-H4-09	5-9	32	15	41/42	20
	MGA40-H4-11	7-11	40	20	50/52	10
	MGA40-H4-12	8-12	40	20	50/52	10
	PGA7-H4-2.3	1-2.3	12.5	8.5	17/19	50
	PGA9-H4-2.3	1-2.3	15.2	8.5	22/19	50
	PGA11-H4-3.2	1-3.2	18.6	10	24/22	50
	PGA13.5-H4-04	1.5-4	20.4	10	27/24	50
	PGA16-H4-2.5	1-2.5	22.5	10.8	30/27	50
	PGA16-H4-3.5	1-3.5	22.5	10.8	30/27	50
	PGA16-H4-4.5	2-4.5	22.5	10.8	30/27	50
	PGA21-H4-05	2-5	28.3	12	36/33	50
	PGA21-H4-06	3-6	28.3	12	36/33	50
	PGA21-H4-07	3-7	28.3	12	36/33	50
	PGA21-H4-08	4-8	28.3	12	36/33	50
	PGA21-H4-09	5-9	28.3	12	36/33	50
	PGA29-H4-07	3-7	37	12	46/41	20
	PGA29-H4-09	5-9	37	12	46/41	20
	PGA36-H4-11	7-11	47	14	57/52	10
	PGA36-H4-12	8-12	47	14	57/52	10
多孔规格	规格	电缆范围	螺纹的外径	线	扳手直径	包裹
	MGA20-H5-03	1-3	20	15	27/27	50
	MGA22-H5-03	1-3	22	10	27/27	50
	MGA25-H5-06	3-6	25	15	33/33	50
	MGA32-H5-08	4-8	32	15	41/42	20
	PGA16-H5-03	1-3	22.5	11	30/27	50
	PGA21-H5-06	3-6	28.3	12	36/33	50
	PGA29-H5-08	4-8	37	12	46/41	20
多孔规格	规格	电缆范围	螺纹的外径	线	扳手直径	包裹
	MGA16A-H6-2.1	1-2.1	16	15	22/22	50
	MGA25A-H6-5.3	2-5.3	25	15	33/33	50
	MGA32A-H6-5.5	2-5.5	32	15	41/42	20
	MGA32A-H6-07型	3-7	32	15	41/42	20
	MGA63A-H6-12型	8-12	63	25	75/75	10
	PGA11-H6-2.1	1-2.1	18.6	10	24/22	50
	PGA21-H6-5.3	2-5.3	28.3	12	36/33	50
	PGA29-H6-5.5	2-5.5	37	12	46/41	20
	PGA29-H6-07	3-7	37	12	46/41	20
	PGA48-H6-12	8-12	59.3	18	70/65	10
多孔规格	规格	电缆范围	螺纹的外径	线	扳手直径	包裹
	MGA25-H7-4.3	2-4.3	25	15	33/33	50
	PGA21-H7-4.3	2-4.3	28.3	12	36/33	50
多孔规格	规格	电缆范围	螺纹的外径	线	扳手直径	包裹
	MGA25-H8-04	1.5-4	25	15	33/33	50
	PGA21-H8-04	1.5-4	28.3	12	36/33	50
多孔规格	规格	电缆范围	螺纹的外径	线	扳手直径	包裹
	MGA10-0306	03*06	10	8	15/13	50
	MGA25-0614	06*14	25	15	33/33	50
	MGA32-0519	05*19	32	15	41/42	20
