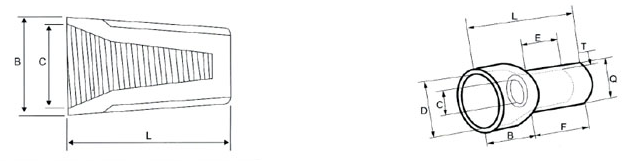

外部尺寸
技术参数
螺杆压力线 | ||||||
项目编号。 | 电线组合范围 | 尺寸(毫米) | 颜色 | 操作说明 | ||
B | C | L | ||||
SP1 | 至少0.75x1 + 0.5x1，最多1.5x2 | 8.5 | 6.7 | 15.0 | 最终材料：铜管 绝缘套筒材料：尼龙 | |
SP2 | 至少0.75x3，最多1.5x3 | 10.1 | 7.4 | 17.5 | ||
SP3 | 至少 0.75X3最多 1.5X3+1X1 | 12.6 | 9.9 | 22.1 | ||
SP4 | 至少 0.25X1+0.75X1 最多 2.5X4+0.75X1 | 13.7 | 11.0 | 24.5 | ||
SP5 | 至少 0.25X2 最多 6X2+4X2 | 16.0 | 13.0 | 26.5 | ||
封闭的连接器 | ||||||||||
项目编号。 | 导体横截面 | 尺寸(毫米) | ||||||||
A.W.G.的 | 毫米² | 三升 | Tmm | 埃姆 | 嗯 | FMM | 嗯 | 湿度 | 量级 | |
CEF 2216 | 22-16 | 0.5-1.5 | 2.4 | 0.4 | 7.0 | 15.3 | 6.3 | 9.0 | 9.0 | 5.0 |
CEF 2214 | 22-14 | 1.5-2.5 | 3.1 | 0.4 | 7.0 | 18.3 | 8.3 | 10.0 | 9.1 | 5.7 |
CEF 1810 年 | 18-10 | 4-6 | 4.5 | 0.75 | 7.0 | 20.0 | 10.0 | 10.0 | 12.0 | 8.0 |
CE 1 | 22-16 | 0.5-1.5 | 2.2 | 3.0 | 6.0 | 18.0 | 10.0 | 5.5 | 5.5 | 4.5 |
公元 2 | 16-14 | 1.5-2.5 | 2.9 | 4.0 | 6.5 | 19.8 | 11.0 | 6.5 | 7.0 | 5.0 |
公元 5 | 12-10 | 4-6 | 4.3 | 5.0 | 8.0 | 25.0 | 14.0 | 10.0 | 10.0 | 7.0 |
