螺纹规格：公制线程，PG线程，G (PF) 线。 (线程可以自定义)
防水等级：IP68-10 防护等级
工作温度：静态-40°C至100°C，或可以承受高达120的热量°c即时。动态-20°C至80°C或可以承受高达100的热量°c即时。
颜色: 可以定制黑色，灰色，其他颜色。
产品功能:
瓦楞纸防水接头是防水的。即使拉出瓦楞纸，它也可以真正保持气密性。它被广泛用于移动自动化设备，气密场合，还完全应用于建筑线导管。波纹管接头的设计将夹紧爪整合到夹紧环中，并在高压下被压缩螺母紧紧锁定。
产品材料:
A部分A，C，E和F由UL-批准的尼龙PA66制成，并具有火灾 - ul94v -2。UL-批准的火 - 证明94V -0尼龙PA66材料可以定制。 B部分由乙烯 - 丙烯 - 二烯单体制成 (EPDM) 天气 - 抗性橡胶。具有耐寒性，高温 - 抗性和化学性能的橡胶可以定制。

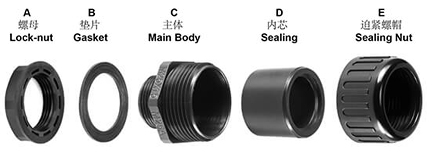

半螺纹爆炸视图:
技术参数：
G | ||||||
螺纹规格 | 规格 | 匹配的管道 | 线外径 | 螺纹长度 | 包裹 | |
G（PF）1/4” | PF1/4-AD10.0 | AD10.0 | 1/4" | 13.1 | 9 | 50 |
G（PF）3/8” | PF3/8-AD13.0 | AD13.0 | 5/16" | 16.6 | 15 | 50 |
G（PF）1/2” | PF1/2-公元15.8 | 公元15.8 | 3/8" | 20.9 | 15 | 50 |
PF1/2-公元18.5 | 公元18.5 | 3/8" | 20.9 | 15 | 50 | |
PF1/2-公元 21.2 | 公元 21.2 | 1/2" | 20.9 | 15 | 50 | |
PF1/2-公元25年 | AD25.0 | 3/4" | 20.9 | 15 | 50 | |
G（PF）3/4英寸 | PF3/4-公元 21.2 | 公元 21.2 | 1/2" | 26.4 | 15 | 50 |
PF3/4-AD25.0 | AD25.0 | 3/4" | 26.4 | 15 | 50 | |
PF3/4-公元28.5 | 公元28.5 | 3/4" | 26.4 | 15 | 50 | |
G（PF）1” | PF1-AD34.5 | 公元34.5 | 1" | 33.2 | 15 | 20 |
G（PF）1 1/4” | PF1 1/4-AD42.5 | AD42.5 | 1 1/4" | 41.9 | 15 | 10 |
G（PF）1 1/2” | PF1 1/2-AD54.5 | AD54.5 | 2" | 48 | 15 | 10 |
G（PF）2” | PF2-AD54.5 | AD54.5 | 2" | 60 | 15 | 10 |
