产品特性

产品简介

1. 它适用于爆炸气环境的1区和区域2。

2. 它适用于可燃灰尘环境的20区，21区和22区。

3. 它适用于IIA，IIB和IIC类的爆炸性气体环境。

4. 它广泛适用于爆炸性危险地点，例如石油勘探，炼油，储存，化学工业，医学，军事工业和军事设施。

5. 作为防爆炸电气设备的支撑配件，它用于夹紧各种装甲或无法武装的电缆。

模型的含义

产品功能

1. 由高质量的碳钢，不锈钢或黄铜制成。

2. 各种产品表格满足不同的安装要求。

3. 3A型产品由塑料材料制成，并带有管线规格，适合用作防火外壳的电缆进入设备。

4. 该产品可用于夹紧装甲电缆。

5. B -H产品的线程规格可以根据用户要求（例如NPT线程，各种非标准线程）进行自定义，例如英国和度量线程。

技术参数

1. 执行标准：GB3836.1，GB3836.2，GB3836.3，GB12476.1，GB12476.5，IEC60079

2. 保护级别：IP66

尺寸图

防爆连接器选择桌

由高质量的碳钢，黄铜或不锈钢制成，具有置换型电缆夹具，具有较强的防水性能，单层密封结构，适合引入非装甲电缆。

规格 (一个)			适用的电缆直径范围 (B)	长度 (L)	对面 / 最大外部直径s (ΦC)	防爆标记	保护级别
	公制	不扩散条约	适用的电缆直径范围 (B)	长度 (L)	对面 / 最大外部直径s (ΦC)	防爆标记	保护级别	Gʺ
	M20*1.5S	1/2秒	1/2秒	5~10	45	27(30)	EXE文件 ⅡC Gb d ⅡC Gb 防爆 tD A21 IP66	IP66 防护等级
	米20*1.5	½	½ʺ	9~15	45	27(30)
	M25*1.5S	3/4秒	3/4秒	9~15	45	33(37)
	M25*1.5	¾	¾ʺ	14~20	45	33(37)
	M32*1.5S	1秒	1秒	14~20	47	38(42)
	M32*1.5	1	1ʺ	19~25	47	38(42)
	M40*1.5S	11/4秒	11/4秒	19~25	48	45(49)
	M40*1.5	1¼	1¼ʺ	25~32	48	45(49)
	M50*1.5SS	11/2SS	11/2 英寸SS	25~32	50	54(59)
	M50*1.5S	11/2秒	11/2秒	31~36	50	54(59)
	M50*1.5	1½	1½ʺ	35~40	50	54(59)
	M63*1.5S	2秒	2秒	39~45	50	64(69)
	M63*1.5	2	2ʺ	45~50	50	64(69)
	M75*1.5S	21/2秒	21/2秒	48~56	56	82(87)
	M75*1.5	2½	2½ʺ	56~65	56	82(87)
	M90*2S	3S（三秒）	3秒	51~65	56	100(105)
	M90*2	3	3ʺ	64~75	56	100(105)
	M115*2S	4S（四S）	4秒	74~84	56	120(125)
	米115*2	4	4ʺ	87~98	56	120(125)

BDM-C

位移电缆夹具由高质量的碳钢，黄铜或不锈钢制成，具有较强的防水性能和单层密封结构，适合于引入非装甲电缆。

产品图片	规格 (一个)			适用的电缆直径范围 (B)	长度 (L)	对面 / 最大外部直径s (ΦC)	防爆标记	保护级别
	公制	不扩散条约	Gʺ	适用的电缆直径范围 (B)	长度 (L)	对面 / 最大外部直径s (ΦC)	防爆标记	保护级别
	M20*1.5S	1/2秒	1/2秒	5~10	52	27(30)	EXE文件 ⅡC Gb d ⅡC Gb 防爆 tD A21 IP66	IP66 防护等级
	米20*1.5	½	½ʺ	9~15	52	27(30)
	M25*1.5S	3/4秒	3/4秒	9~15	52	33(37)
	M25*1.5	¾	¾ʺ	14~20	52	33(37)
	M32*1.5S	1秒	1秒	14~20	54	38(42)
	M32*1.5	1	1ʺ	19~25	54	38(42)
	M40*1.5S	11/4秒	11/4秒	19~25	54	45(49)
	M40*1.5	1¼	1¼ʺ	25~32	54	45(49)
	M50*1.5SS	11/2SS	11/2 英寸SS	25~32	59	54(59)
	M50*1.5S	11/2秒	11/2秒	31~36	59	54(59)
	M50*1.5	1½	1½ʺ	35~40	59	54(59)
	M63*1.5S	2秒	2秒	39~45	59	64(69)
	M63*1.5	2	2ʺ	45~50	59	64(69)
	M75*1.5S	21/2秒	21/2秒	48~56	63	82(87)
	M75*1.5	2½	2½ʺ	56~65	63	82(87)
	M90*2S	3S（三秒）	3秒	51~65	63	100(105)
	M90*2	3	3ʺ	64~75	63	100(105)
	M115*2S	4S（四S）	4秒	74~84	63	120(125)
	米115*2	4	4ʺ	87~98	63	120(125)

BDM-D

位移电缆夹具由高质量的碳钢，黄铜或不锈钢制成，具有较强的防水性能。它具有单层密封结构，并在电线入口端具有螺纹连接端口，该连接端口适用于引入非装甲电缆。

产品图片	规格 (一个)			适用的电缆直径范围 (B)	长度 (L)	对面 / 最大外部直径s (ΦC)	防爆标记	保护级别
	公制	不扩散条约	Gʺ	适用的电缆直径范围 (B)	长度 (L)	对面 / 最大外部直径s (ΦC)	防爆标记	保护级别
	M20*1.5S	1/2秒	1/2秒	5~10	52	27(30)	EXE文件 ⅡC Gb d ⅡC Gb 防爆 tD A21 IP66	IP66 防护等级
	米20*1.5	½	½ʺ	9~15	52	27(30)
	M25*1.5S	3/4秒	3/4秒	9~15	52	33(37)
	M25*1.5	¾	¾ʺ	14~20	52	33(37)
	M32*1.5S	1秒	1秒	14~20	54	38(42)
	M32*1.5	1	1ʺ	19~25	54	38(42)
	M40*1.5S	11/4秒	11/4秒	19~25	54	45(49)
	M40*1.5	1¼	1¼ʺ	25~32	54	45(49)
	M50*1.5S	11/2秒	11/2秒	31~36	59	54(59)
	M50*1.5	1½	1½ʺ	35~40	59	54(59)
	M63*1.5S	2秒	2秒	39~45	59	64(69)
	M63*1.5	2	2ʺ	45~50	59	64(69)

BDM-E

位移式电缆夹具由高质量的碳钢，黄铜或不锈钢制成，具有强大的防水性能。它具有单层包装密封结构，适合引入非装甲电缆。

产品图片	规格 (一个)			适用的电缆直径范围 (B)	适用的电缆直径范围 (D)	长度 (L)	对面 / 最大外径S (ΦC)	防爆标记	保护级别
	公制	不扩散条约	Gʺ	适用的电缆直径范围 (B)	适用的电缆直径范围 (D)	长度 (L)	对面 / 最大外径S (ΦC)	防爆标记	保护级别
	米20*1.5	½	½ʺ	11	9~15	75	27(30)	EXE文件 ⅡC Gb d ⅡC Gb 防爆 tD A21 IP66	IP66 防护等级
	M25*1.5S	3/4秒	3/4秒	16	9~15	75	33(37)
	M25*1.5	¾	¾ʺ	16	14~20	75	33(37)
	M32*1.5S	1秒	1秒	21	14~20	77	38(42)
	M32*1.5	1	1ʺ	21	19~25	77	38(42)
	M40*1.5S	11/4秒	11/4秒	27	19~25	80	45(49)
	M40*1.5	1¼	1¼ʺ	27	25~32	80	45(49)
	M50*1.5S	11/2秒	11/2秒	33	31~36	80	54(59)
	M50*1.5	1½	1½ʺ	35	35~40	80	54(59)
	M63*1.5S	2秒	2秒	43	39~45	80	64(69)
	M63*1.5	2	2ʺ	45	45~50	80	64(69)
	M75*1.5S	21/2秒	21/2秒	52	48~56	95	82(87)
	M75*1.5	2½	2½ʺ	59	56~65	95	82(87)
	M90*2S	3S（三秒）	3秒	64	51~65	98	100(105)
	M90*2	3	3ʺ	70	64~75	98	100(105)
	M115*2S	4S（四S）	4秒	80	74~84	98	120(125)
	米115*2	4	4ʺ	90	87~98	98	120(125)

BDM-F型

位移电缆夹具由高质量的碳钢，黄铜或不锈钢制成，具有较强的防水性能。它具有单层填充密封结构，并且在电线入口端有一个螺纹连接端口。它适合引入装甲电缆。

产品图片	规格 (一个)			适用的电缆直径范围 (B)	适用的电缆直径范围 (D)	长度 (L)	对面 / 最大外径S (ΦC)	防爆标记	保护级别
	公制			适用的电缆直径范围 (B)	适用的电缆直径范围 (D)	长度 (L)	对面 / 最大外径S (ΦC)	防爆标记	保护级别
	米20*1.5	½	½ʺ	11	9~15	86	27(30)	EXE文件 ⅡC Gb d ⅡC Gb 防爆 tD A21 IP66	IP66 防护等级
	M25*1.5S	3/4秒	3/4秒	16	9~15	86	33(37)
	M25*1.5	¾	¾ʺ	16	14~20	86	33(37)
	M32*1.5S	1秒	1秒	21	14~20	90	38(42)
	M32*1.5	1	1ʺ	21	19~25	90	38(42)
	M40*1.5S	11/4秒	11/4秒	27	19~25	93	45(49)
	M40*1.5	1¼	1¼ʺ	27	25~32	93	45(49)
	M50*1.5S	11/2秒	11/2秒	33	31~36	93	54(59)
	M50*1.5	1½	1½ʺ	35	35~40	93	54(59)
	M63*1.5S	2秒	2秒	43	39~45	93	64(69)
	M63*1.5	2	2ʺ	45	45~50	93	64(69)
	M75*1.5S	21/2秒	21/2秒	52	48~56	108	82(87)
	M75*1.5	2½	2½ʺ	59	56~65	108	82(87)
	M90*2S	3S（三秒）	3秒	64	51~65	108	100(105)
	M90*2	3	3ʺ	70	64~75	108	100(105)
	M115*2S	4S（四S）	4秒	80	74~84	108	120(125)
	米115*2	4	4ʺ	90	87~98	108	120(125)

BDM-G 型

位移电缆夹具由高质量的碳钢，黄铜或不锈钢制成，具有较强的防水性能和双层密封结构，适合于引入装甲电缆。

产品图片	规格 (一个)			适用的电缆直径范围 (B)	适用的电缆直径范围 (D)	长度 (L)	对面 / 最大外径S (ΦC)	防爆标记	保护级别
	公制	不扩散条约	Gʺ	适用的电缆直径范围 (B)	适用的电缆直径范围 (D)	长度 (L)	对面 / 最大外径S (ΦC)	防爆标记	保护级别
	米20*1.5	½	½ʺ	5~10	9~15	75	27(30)	EXE文件 ⅡC Gb d ⅡC Gb 防爆 tD A21 IP66	IP66 防护等级
	M25*1.5	¾	¾ʺ	9~15	14~20	75	33(37)
	M32*1.5	1	1ʺ	14~20	19~25	77	38(42)
	M40*1.5	1¼	1¼ʺ	19~25	25~32	80	45(49)
	M50*1.5S	11/2秒	11/2秒	25~32	31~36	80	54(59)
	M50*1.5	1½	1½ʺ	31~36	35~40	80	54(59)
	M63*1.5S	2秒	2秒	34~40	39~45	80	64(69)
	M63*1.5	2	2ʺ	39~45	45~50	80	64(69)
	M75*1.5S	21/2秒	21/2秒	41~50	48~56	95	82(87)
	M75*1.5	2½	2½ʺ	48~56	56~65	95	82(87)
	M90*2	3	3ʺ	51~65	64~75	98	100(105)
	米115*2	4	4ʺ	74~84	87~98	98	120(125)

BDM-H

位移式电缆夹具由高质量的碳钢，黄铜或不锈钢制成，具有强大的防水性能，双层密封结构以及电线入口端的螺纹连接端口，适合于引入装甲电缆。

产品图片	规格 (一个)			适用的电缆直径范围 (B)	适用的电缆直径范围 (D)	长度 (L)	对面 / 最大外径S (ΦC)	防爆标记	保护级别
	公制	不扩散条约	Gʺ	适用的电缆直径范围 (B)	适用的电缆直径范围 (D)	长度 (L)	对面 / 最大外径S (ΦC)	防爆标记	保护级别
	米20*1.5	½	½ʺ	5~10	9~15	86	27(30)	EXE文件 ⅡC Gb d ⅡC Gb 防爆 tD A21 IP66	IP66 防护等级
	M25*1.5	¾	¾ʺ	9~15	14~20	86	33(37)
	M32*1.5	1	1ʺ	14~20	19~25	90	38(42)
	M40*1.5	1¼	1¼ʺ	19~25	25~32	93	45(49)
	M50*1.5S	11/2秒	11/2秒	25~32	31~36	93	54(59)
	M50*1.5	1½	1½ʺ	31~36	35~40	93	54(59)
	M63*1.5S	2秒	2秒	34~40	39~45	93	64(69)
	M63*1.5	2	2ʺ	39~45	45~50	93	64(69)
	M75*1.5S	21/2秒	21/2秒	41~50	48~56	108	82(87)
	M75*1.5	2½	2½ʺ	48~56	56~65	108	82(87)
	M90*2	3	3ʺ	51~65	64~75	108	100(105)
	米115*2	4	4ʺ	74~84	87~98	108	120(125)

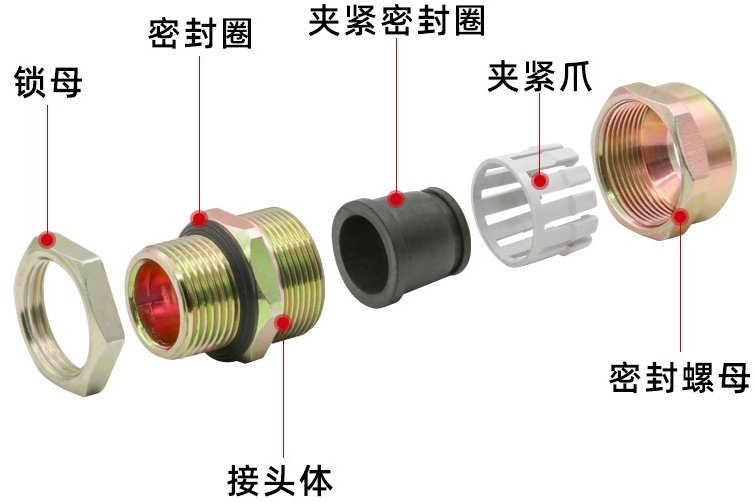

产品故障:
