螺纹规格： 公制线程，PG线程，G(PF) 线 (线程可以自定义).
颜色: 可以定制黑色，灰色，其他颜色。
工作温度： -40℃ 至100℃
产品功能:
尼龙快速连接器不仅保留了高拧紧螺母拉力的优势，而且还提供了快速便捷的安装。产品设计使任何瓦楞纸管都可以轻松滑入，并通过拧紧螺母夹住瓦楞纸，以防止其掉落。该动作与高座性尼龙瓦楞纸系列相匹配。
产品材料:
由UL批准的尼龙PA66制成，火等级为UL94V-2。可以定制使用UL批准的防火94V-0尼龙PA66材料。

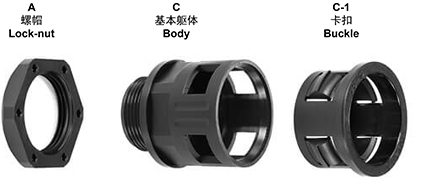

半线程分解图:

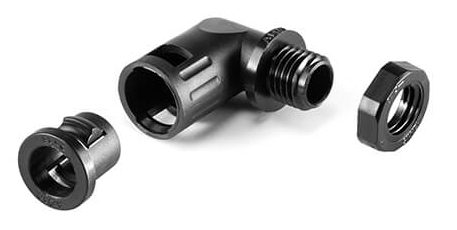

全线程爆炸视图:
技术参数：
公制线程 | ||||||
螺纹规格 | 规格 | 匹配的PIPC | 线外径 | 螺纹长度 | 包裹 | |
米12*1.5 | M12-AD10.0 | AD10.0 | 1/4" | 12 | 10 | 50 |
M12-AD13.0 | AD13.0 | 5/16" | 12 | 10 | .50 | |
米16*1.5 | M16-AD13.0 | 公元13年..0 | 5/16" | 16 | 10 | 50 |
M16-AD15.8 | 公元15.8 | 3/8" | 16 | 10 | 50 | |
M18*1.5 | M18-AD13.0 | AD13.0 | 5/16" | 18 | 12.5 | 50 |
M18-AD15.8 | 公元15.8 | 3/8" | 18 | 12.5 | 50 | |
米20*1.5 | M20-AD15.8 | 公元15.8 | 3/8" | 20 | 10 | 50 |
M20-AD18.5 | 公元18.5 | 3/8" | 20 | 15 | 50 | |
M20-AD21.2 | 公元 21.2 | 1/2" | 20 | 10 | 50 | |
米22*1.5 | M22-AD18.5 | 公元18.5 | 3/8" | 22 | 10 | 50 |
M24*1.5 | M24-AD21.2 | 公元 21.2 | 1/2" | 24 | 13 | 50 |
M25*1.5 | M25-AD21.2 | 公元 21.2 | 1/2" | 25 | 13 | 50 |
M25-AD25 | 公元25年 | 3/4" | 25 | 13 | 50 | |
M25-AD28.5 | 公元28.5 | 3/4" | 25 | 13 | 50 | |
M27*1.5 | M27-AD28.5 | 公元28.5 | 3/4" | 27 | 13 | 50 |
M32*1.5 | M32-AD28.5 | 公元28.5 | 3/4" | 32 | 13 | 50 |
M32-AD34.5 | 公元34.5 | 1" | 32 | 14 | 50 | |
M36*1.5 | M36-AD34.5 | 公元34.5 | 1" | 36 | 14 | 50 |
M40*1.5 | M40-AD34.5 | 公元34.5 | 1" | 40 | 15 | 20 |
M40-AD42.5 | AD42.5 | 1 1/4" | 40 | 15 | 12 | |
M48*1.5 | M48-AD42.5 | AD42.5 | 1 1/4" | 48 | 15 | 10 |
M50*1.5 | M50-AD54.5 | AD54.5 | 2" | 50 | 16 | 10 |
M63*1.5 | M63-AD54.5 | AD54.5 | 2" | 63 | 16 | 10 |
德国标准线程 | ||||||
螺纹规格 | 规格 | 匹配的PIPC | 线外径 | 螺纹长度 | 包裹 | |
PG7 | PG7-AD10.0 | AD10.0 | 1/4" | 12.5 | 8.5 | 50 |
PG9 | PG9-AD13.0 | AD13.0 | 5/16" | 15.2 | 10 | 50 |
PG11 | PG11-AD15.8 | 公元15.8 | 3/8" | 18.6 | 12.5 | 50 |
PG13.5 | PG13.5-AD15.8 | 公元15.8 | 3/8" | 20.4 | 12.5 | 50 |
PG13.5-AD18.5 | 公元18.5 | 3/8" | 20.4 | 12.5 | 50 | |
PG16 | PG16-AD21.2 | 公元 21.2 | 1/2" | 22.5 | 13 | 50 |
PG21 | PG21-AD25.0 | AD25.0 | 3/4" | 28.3 | 13 | 50 |
PG21-AD28.5 | 公元28.5 | 3/4" | 28.3 | 13 | 20 | |
PG29 | PG29-AD34.5 | 公元34.5 | 1" | 37 | 14 | 10 |
PG36 | PG36-AD42.5 | AD42.5 | 1 1/4" | 47 | 15 | 10 |
PG42 | PG42-AD42.5 | AD42.5 | 1 1/4" | 54 | 16 | 10 |
PG48 | PG48-AD54.5 | AD54.5 | 2" | 59.3 | 16 | 10 |
英国标准线程 | ||||||
螺纹规格 | 规格 | 匹配的PIPC | 线外径 | 螺纹长度 | 包裹 | |
G（PF）1/4” | G（PF）1/4“-AD10.0 | AD10.0 | 1/4" | 13.1 | 8.5 | 50 |
G（PF）3/8” | G（PF）3/8“-AD13.0 | AD13.0 | 5/16" | 16.6 | 10 | 50 |
G(PF)3/8"-公元15.8 | 公元15.8 | 3/8" | 16.6 | 12.5 | 50 | |
G（PF）1/2” | G(PF)1/2"-公元15.8 | 公元15.8 | 3/8" | 20.9 | 12.5 | 50 |
G(PF)1/2"-公元18.5 | 公元18.5 | 3/8" | 20.9 | 12.5 | 50 | |
G(PF)1/2"-公元 21.2 | 公元 21.2 | 1/2" | 20.9 | 13 | 50 | |
G（PF）3/4英寸 | G(PF)3/4"-公元 21.2 | 公元 21.2 | 1/2" | 26.4 | 13 | 50 |
G（PF）3/4“-AD25.0 | AD25.0 | 3/4" | 26.4 | 13 | 50 | |
G(PF)3/4"-公元28.5 | 公元28.5 | 3/4" | 26.4 | 13 | 50 | |
G（PF）1” | G(PF)1"-公元34.5 | 公元34.5 | 1" | 33.2 | 14 | 20 |
G（PF）1 1/4” | G（PF）1 1/4“-AD42.5 | AD42.5 | 1 1/4" | 41.9 | 15 | 10 |
G（PF）1 1/2” | G（PF）1 1/2“-AD42.5 | AD42.5 | 1 1/4" | 48 | 16 | 10 |
G（PF）2” | G（PF）2英寸-AD54.5 | AD54.5 | 2" | 60 | 16 | 10 |
