黄铜电缆密封接头 | PG、G、NPT 螺纹

产品特性

螺纹规格： 公制线程，PG线程，G(PF) 线。 (线程可以自定义)

防水等级：IP68-10 防护等级

工作温度: 静态-40°C至100°C，或可以承受高达120的热量°c即时。动态-20°C至80°C或可以承受高达100的热量°c即时。

产品功能:

1. 设计的夹具模具和橡胶零件具有较宽的夹紧范围和强烈的拉伸阻力，不会损坏电缆和设备。它们适用于防爆场所，可以承受机械撞击或长期室外暴露。

2. 电缆可以直接插入而无需拆卸，然后易于拧紧，节省时间。

3. 它的精确夹紧和密封技术使钢丝绳固定能够具有强大的拉伸强度，良好的气密性和最高50m的持续下沉能力。

4. 镀镍的材料具有强烈的拉伸强度，防水，防尘，耐盐，耐酸，耐酸，耐酒，耐油脂，耐油脂，耐油脂且对常见溶剂的耐药性。

5. 它适用于大多数可以快速可靠地固定电缆的应用程序，例如运动控制，过程控制，机器人等。

6. 该产品也可以与装甲电线结合使用，以实现电磁兼容性并抵抗电磁波。

尺寸图

分解图：

技术参数：

防水黄铜电缆腺 (半直接类型)
公制
线	规格	电缆范围 (毫米)	线外径 (毫米)	螺纹长度 (毫米)	扳手直径 (毫米)	包装 (件/包裹)
*米80.5**	M8-4.5	3-4.5	8	4	11/12	50
*M101.0**	米10-6.5	3-6.5	10	6.5	14/14	50
*米121.5**	M12-6.5	3-6.5	12	6.5	14/14	50
*米121.5**	M12-8	4-8	12	7	14/17	50
*M141.5**	M14-8	4-8	14	7	17/17	50
*米161.5**	M16-8	4-8	16	8	18/18	50
*米161.5**	M16-10 号	5-10	16	8	18/20	50
*M181.5**	M18-10	5-10	18	8	20/20	50
*米201.5**	M20-12	6-12	20	8	22/22	50
*米221.5**	M22-14	10-14	22	8	24/24	50
*M241.5**	M24-14	10-14	24	9	27/24	50
*M251.5**	M25-14 号	10-14	25	9	27/24	50
	M25-16	12-16	25	9	27/27	50
	M25-18	13-18	25	9	27/30	50
*M271.5（2）**	M27-18	13-18	27	9	30/30	50
*M281.5（2）**	M28-18	13-18	28	9	30/30	50
*M301.5（2）**	M30-18	13-18	30	9	32/30	50
*M321.5（2）**	M32-22	15-22	32	10	35/35	50
*M331.5（2）**	M33-22 号	15-22	33	10	35/35	50
*M361.5（2）**	M36-25	18-25	36	10	40/40	50
*M371.5（2）**	M37-25	18-25	37	10	40/40	50
*M401.5（2）**	M40-30	22-30	40	11	45/45	50
*M421.5（2）**	M42-30	22-30	42	11	45/45	50
*M471.5（2）**	M47-33 号	25-33	47	11	50/50	50
*M481.5（2）**	M48-33	25-33	48	11	50/52	50
*M501.5（2）**	M50-38型	32-38	50	13	55/57	50
*M541.5（2）**	M54-38	32-38	54	13	55/57	50
*M601.5（2）**	M60-44型	37-44	60	14	64/64	50
*M631.5（2）**	M63-44	37-44	63	14	68/64	50
*M641.5（2）**	M64-44	37-44	64	14	68/64	50
*M721.5（2）**	M72-52	42-52	72	16	78/78	50
*M751.5（2）**	M75-52型	42-52	75	16	78/78	50
*M801.5（2）**	M80-62型	55-62	80	18	88/88	50
*M881.5（2）**	M88-70	65-70	88	18	94/94	50
*M1001.5（2）**	型号 M100-84	78-84	100	20	110/110	50
PG
线	规格	电缆范围 (毫米)	线外径 (毫米)	螺纹长度 (毫米)	扳手直径 (毫米)	包装 (件/包裹)
PG7	PG7-6.5	3-6.5	12.5	6.5	14/14	50
PG9	PG9-8	4-8	15.2	7	17/17	50
PG11	PG11-10	5-10	18.6	8	20/20	50
PG13.5	PG13.5-12	6-12	20.4	8	22/22	50
PG16	PG16-14	10-14	22.5	9	24/24	50
PG19	PG19-14	10-14	25	9	27/24	50
PG21	PG21-18	13-18	28.3	9	30/30	50
PG25	PG25-22	15-22	32	10	35/35	50
PG29	PG29-25	18-25	37	11	40/40	50
PG36	PG36-33	25-33	47	11	50/50	50
PG42	PG42-38	32-38	54	13	57/57	50
PG48	PG48-44	37-44	59.3	14	64/64	50
PG63	PG63-52	42-52	72	16	78/78	50
NPT
线	规格	电缆范围 (毫米)	线外径 (毫米)	螺纹长度 (毫米)	扳手直径 (毫米)	包装 (件/包裹)
NPT1/4	NPT1/4	3-6.5	13.6	6	14/14	50
NPT3/8	NPT3/8	4-8	17	8	18/18	50
NPT1/2	NPT1/2	6-12	21.2	8	22/22	50
NPT3/4	NPT3/4	13-18	26.5	9	30/30	50
NPT1	NPT1	18-25	33.2	11	40/40	50
NPT1-1/4	NPT1-1/4	25-33	41.9	13	50/50	50
NPT1-1/2	NPT1-1/2	32-38	48	14	57/57	50
NPT2	NPT2	37-44	60	14	64/64	50
NPT2-1/2	NPT2-1/2	42-52	72.6	15	77/77	50
NPT3	NPT3	65-70	88.6	15	94/94	50
G
线	规格	电缆范围 (毫米)	线外径 (毫米)	螺纹长度 (毫米)	扳手直径 (毫米)	包装 (件/包裹)
G1/4	G1/4	3-6.5	13.1	6	14/14	50
G3/8	G3/8	4-8	16.6	8	18/18	50
G1/2	G1/2	6-12	20.9	8	22/22	50
G3/4	G3/4	13-18	26.4	9	30/30	50
G1	G1	18-25	33.2	10	40/40	50
G1-1/4	G1-1/4	25-33	41.9	13	50/50	50
G1-1/2	G1-1/2	32-38	47.8	14	57/57	50
G2	G2	37-44	59.6	14	64/64	50
G2-1/2	G2-1/2	42-52	75.1	15	77/77	50
G3	G3	65-70	87.8	15	94/94	50

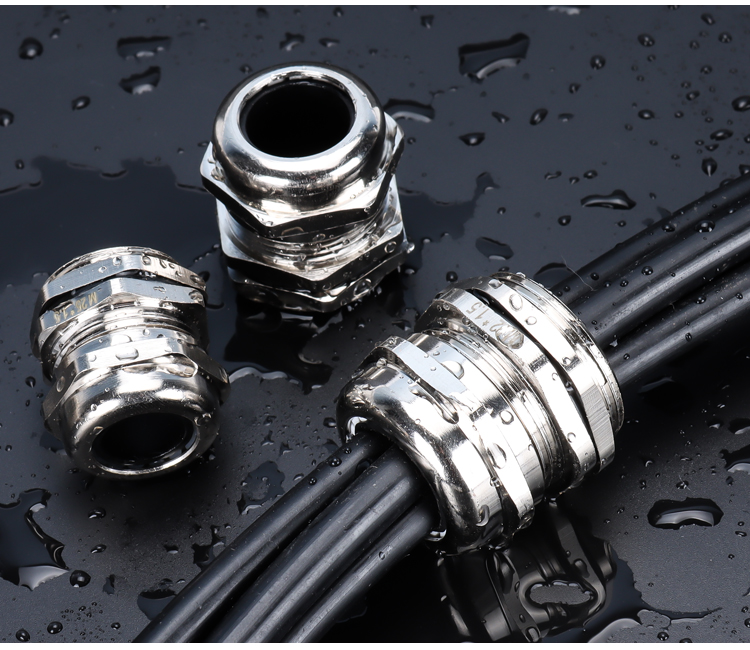

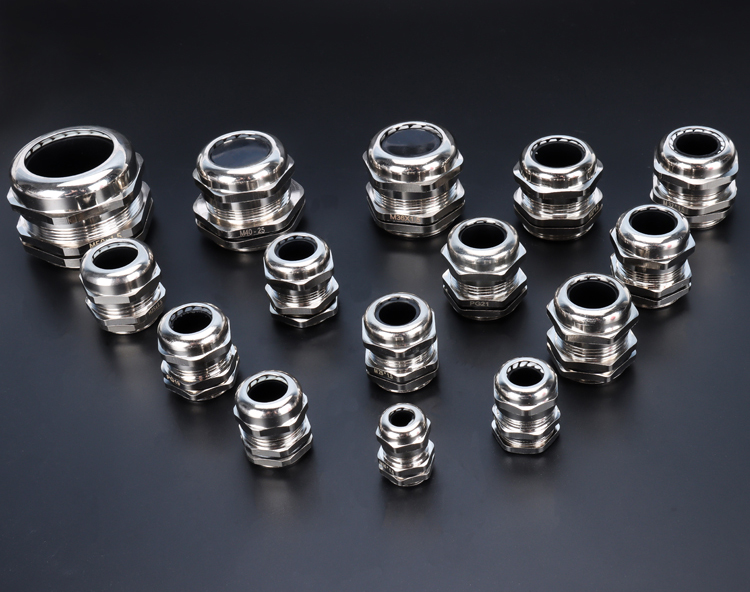

产品物理显示:

产品选择
