适用于工业、电动汽车充电和农村设施的防弯曲电缆接头

产品特性

螺丝规格:

公制牙齿，PG牙齿，G (PF) 牙齿。 (螺钉可以定制)

防水等级:

IP68-10 防护等级

工作温度:

静态-40 ℃ 至100 ℃, 或立即耐热为120 ℃. 动态-20 ℃ 到80 ℃, 或立即抗热100 ℃

产品功能:

该产品采用螺旋抗扭转结构，主要用于手动控制或移动设备，以防止出口过度扭曲并大大减少操作危害。设计的夹紧环和夹具夹具，紧密的螺母和松动的握力，将在拧紧后发出“单击”声音，并防止其倾斜，从而可以牢固固定电缆并扩展电缆的夹紧范围。

产品材料:

A. Parts C，E和F由UL批准的Nylon PA66制成，火灾额定值为UL94V-2，并且可以定制批准的94V-0尼龙PA66材料的UL批准的火灾。 B. D部分由EPDM耐候橡胶制成，可以用耐冷，耐化学耐药性和其他橡胶材料定制。

颜色:

可以定制黑色，灰色，其他颜色。

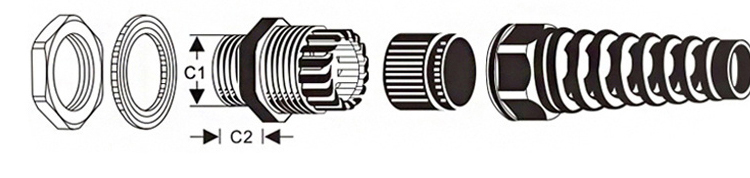

尺寸图

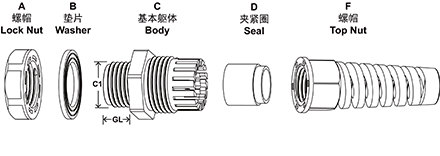

半线分解图：

技术参数：

抗抗尼龙电缆接头 (键入A拆分)
度量
螺丝规格	规格	电缆范围	螺纹外径	线	扳手直径	包裹
*米121.5**	型号 M12A-P-5	2-5	12	8.5	18/19	50
*米121.5**	型号 M12A-P-7	4-7	12	8.5	18/19	50
*米161.5**	M16AS-P-8型	4-8	16	10	22/19	50
	M16ASL-P-8型	4-8	16	15	22/19	50
	型号 M16A-P-7	4-7	16	10	22/22	50
	型号 M16A-P-10	6-10	16	10	22/22	50
	M16AL-P-7	4-7	16	15	22/22	50
	M16AL-P-10	6-10	16	15	22/22	50
*米201.5**	M20AS-P-9型	5-9	20	10	27/24	50
	M20AS-P-12型	6-12.5	20	10	27/24	50
	型号 M20A-P-11	5-11	20	11	27/27	50
	型号 M20A-P-13.5	8-13.5	20	11	27/27	50
	M20AL-P-11型	5-11	20	15	27/27	50
	M20AL-P-13.5	8-13.5	20	15	27/27	50
*米221.5**	M22AL-P-11型	7-11	22	10	29/27	50
*米221.5**	M22AL-P-14	9-14	22	10	29/27	50
*M251.5**	型号 M25A-P-16	10-16	25	11.6	33/33	50
	型号 M25A-P-18	13-18	25	11.6	33/33	50
	M25AL-P-16型	10-16	25	15	33/33	50
	M25AL-P-18	13-18	25	15	33/33	50
德国制造的牙齿
螺丝规格	规格	电缆范围	螺纹外径	线	扳手直径	包裹
PG7	PG7A-P-6	3-6	12.5	8	17/19	50
PG7	PG7A-P-8	4-7	12.5	8	17/19	50
PG9	PG9A-P-5.5	3-5.5	15.2	8.2	22/19	50
PG9	PG9A-P-7.5	4-7.5	16.2	8.2	22/19	50
PG11	PG11A-P-7	3-7	18.6	10	24/22	50
PG11	PG11A-P-10	6-10	18.6	10	24/22	50
PG13.5	PG13.5A-P-9	5-9	20.4	10	27/24	50
PG13.5	PG13.5A-P-12.5	6-12.5	20.4	10	27/24	50
PG16	PG16A-P-11	5-11	22.5	10.8	30/27	50
PG16	PG16A-P-14	8-14	22.5	10.8	30/27	50
PG21	PG21A-P-15.5	10-15.5	28.3	12	36/33	50
PG21	PG21A-P-17.5	13-18	28.3	12	36/33	50
BSW
螺丝规格	规格	电缆范围	螺纹外径	线	扳手直径	包裹
G（PF）1/4”	G1/4A-P-5型	3-5.5	13.157	8.5	19/19	50
G（PF）1/4”	G1/4A-P-8型	4-8	13.157	8.5	19/19	50
G（PF）3/8”	G3/8A-P-7型	3-7	16.7	10	22/22	50
G（PF）3/8”	G3/8A-P-10型	6-10	16.7	10	22/22	50
G（PF）1/2”	G1/2A-P-9	4-9	20.5	10	27/24	50
G（PF）1/2”	G1/2A-P-12.5	6-12.5	20.5	10	27/24	50
G（PF）3/4英寸	G3/4A-P-16型	10-16	26.4	12	36/33	50
G（PF）3/4英寸	G3/4A-P-18型	13-18	26.4	12	36/33	50

90 ° 抗扭转的尼龙电缆防水接头
度量
螺丝规格	规格	电缆范围	螺纹外径	线	扳手直径	包装
*米161.5**	型号 M16A-P-7	4-7	16	10	22/22	50
*米161.5**	型号 M16A-P-10	6-10	16	10	22/22	50
*米201.5**	型号 M20A-P-11	5-11	20	15	27/27	50
*米201.5**	型号 M20A-P-13.5	8-13.5	20	15	27/27	50
*M251.5**	型号 M25A-P-16	10-16	25	15	33/33	20
*M251.5**	型号 M25A-P-18	13-18	25	15	33/33	20

产品选择
